太阳跟踪器是辐射观测系统的核心定位设备,其核心作用是将太阳直接辐射传感器始终对准太阳盘面,保证所测数据代表了来自太阳真实方向的辐射。Kipp & Zonen Solys2是一款全自动双轴太阳跟踪器,已在全球气象站网和光热电站中得到广泛部署。

Solys2的设计解决了传统跟踪器的多个痛点。常规跟踪器依赖人工输入经纬度和时间,安装后还需手动校准指向,步骤繁琐且容易引入操作误差。Solys2采用集成GPS接收器,上电后自动获取当前位置坐标和UTC时间,全程无需连接计算机或安装配置软件。这意味着无论在新疆荒漠还是青海高原,安装完成后GPS即可在数秒内完成自动配置,指向精度直接进入工作状态。
指向精度与跟踪模式
跟踪精度是衡量太阳跟踪器性能的首要指标。Solys2提供两种跟踪模式可供选择。无太阳传感器时,仅依靠GPS和时间计算太阳位置,属于被动跟踪模式,指向精度为小于0.1°。该精度已满足ISO 9060及世界气象组织基准地面辐射观测网络对辐射观测设备的全自动跟踪要求,无需额外硬件即可用于绝大多数气象站的光伏电站和太阳能资源现场踏勘。

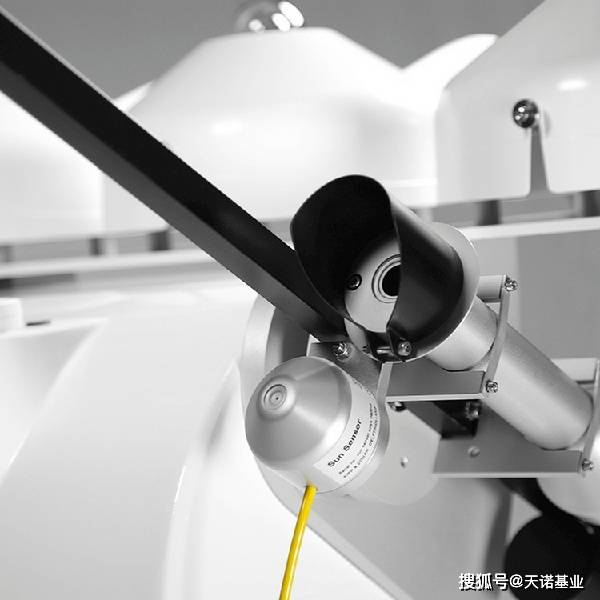

若安装站点的支撑结构容易受到大风、冻土变化或建筑物振动的影响,还可选配太阳传感器,启用主动跟踪模式。太阳传感器由四个对称布置的光电探测器组成,安装在跟踪器侧面,通过感知太阳光斑位置实时反馈偏差,驱动电机对指向进行微调修正。在此模式下指向精度提升至小于0.02°,即可用于光热电站镜场标定和BSRN基准站等高要求场景。

核心负载参数
Solys2的天顶角范围为110°,方位角范围540°,覆盖太阳从日出到日落的完整运动轨迹。扭矩为>20 Nm,负载能力20 kg,角速度最大5°/s,加速度最大3.6°/s²。该负载能力支持同时安装一个CHP1/SHP1直接辐射表加两个CMP系列总辐射表及遮光环组件,足以覆盖常规地面辐射站的测项需求。对于负载要求更高(超过20 kg)的大气气溶胶观测系统或大尺寸光谱仪安装场景,Solys2还有更高规格的2AP型号可供选择,其扭矩提升至>40 Nm,负载能力达到65 kg,同样配置GPS自动定位功能和可选太阳传感器,主动跟踪精度仍保持在小于0.02°。

电源与功耗
电源方面,Solys2内置宽范围电源模块,可同时接受24 VDC和90–264 VAC双路输入。在直流和交流均接入的情况下,Solys2优先使用交流供电,并在交流断电时自动无缝切换至直流备用电源,确保偏远站点可接入市电的同时用蓄电池作为后备。功耗方面,正常运行时21 W,夜间降至13 W。加热功能为标准配置,总加热功耗100 W(仅限交流供电下工作)。
壳体材质与环境适应性
Solys2采用铸铝外壳,防护等级IP67,整体重量约23 kg,出厂配套的三脚架约5 kg。三脚架配备水平调节螺栓和气泡水准仪,顶部集成的气泡水准仪可协助快速完成安装时的水平校准。工作温度范围-40℃至+80℃,覆盖了从东北严寒地区到沙漠高温地区的应用需求。

应用场景与案例
Solys2已在青海格尔木100MW熔盐塔式光热发电项目中部署,用于配套气象环境监测系统,输出直接法向辐照度数据以支撑电站选址和运行期能效评估。同一电站还部署了Solys2跟踪器配CHP1直接辐射表、CMP10总辐射表和CMP10散射辐射表,构成符合IEC 61724-1:2021标准的完整光伏系统性能监测方案。该跟踪器完全符合BSRN规范,在光热电站镜场标定和能效评估中作为基础观测设备应用。
---
